如何使管道防腐膠帶的性能發(fā)揮更優(yōu)

要使管道防腐膠帶的性能充分發(fā)揮，需從材料選型、施工控制、環(huán)境適配及后期維護(hù)等多環(huán)節(jié)進(jìn)行系統(tǒng)管理，確保膠帶與管道基材緊密結(jié)合、形成連續(xù)完整的防腐屏障，并長(zhǎng)期抵御外界腐蝕因素。

一、材料選擇

不同防腐膠帶的材質(zhì)、結(jié)構(gòu)（如基材強(qiáng)度、膠層類(lèi)型）適應(yīng)不同環(huán)境，選型錯(cuò)誤會(huì)直接導(dǎo)致性能失效。

1. 按腐蝕環(huán)境選型

埋地土壤環(huán)境：優(yōu)先選擇聚丙烯增強(qiáng)纖維膠帶或環(huán)氧煤瀝青冷纏帶，膠層宜選丁基橡膠改性瀝青。

高鹽霧/沿海環(huán)境：選用含紫外線穩(wěn)定劑的聚乙烯膠帶（如3PE復(fù)合膠帶），膠層需耐氯離子滲透（鹽霧測(cè)試≥3000小時(shí)）。

高溫環(huán)境（＞60℃）：選擇硅橡膠改性膠層膠帶或耐高溫環(huán)氧膠帶，避免膠層軟化流淌（耐溫需≥80℃，短期可達(dá)100℃）。

根據(jù)防腐等級(jí)選型：埋地鋼質(zhì)管道的腐蝕可以分為強(qiáng)、中、弱、無(wú)四級(jí)。在強(qiáng)銹蝕(大量的CO₂、SiO₂、H₂S工業(yè)環(huán)境)條件下，管道材料銹蝕速度較快，必須采取表面隔離性防護(hù)；在中等銹蝕條件下，管道材料有一定的銹蝕，可采用簡(jiǎn)單的表面防護(hù)；在弱銹蝕條件下，管道材料銹蝕較慢，但還需采取一些措施。普通防腐選用聚乙烯（PE）或聚丙烯（PP）防腐膠帶，適用于埋地管道、儲(chǔ)罐外壁等一般腐蝕環(huán)境。

強(qiáng)腐蝕環(huán)境：選擇環(huán)氧煤瀝青冷纏帶或粘彈體防腐膠帶，其耐化學(xué)性、抗陰極剝離性能更優(yōu)，適用于化工管道、海洋平臺(tái)等場(chǎng)景。

二、表面處理

表面處理：要達(dá)到除銹等級(jí)要求GB/T 8932中規(guī)定的Sa2.5級(jí)，表面錨紋深度40～70μm，要符合的表面具體要求，表面必須干燥、無(wú)塵。

溫度和濕度：涂裝時(shí)的環(huán)境溫度和相對(duì)濕度應(yīng)符合產(chǎn)品要求，環(huán)境溫度宜在5-38℃，相對(duì)濕度不應(yīng)大于85%，表面結(jié)有露水時(shí)不得涂裝。

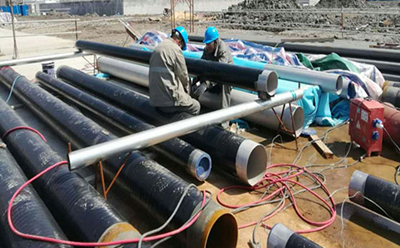

三、規(guī)范施工

管道防腐膠帶必須與配套底漆組合使用，底漆與膠帶要兼容；根據(jù)管徑大小選準(zhǔn)適合的帶寬；

繞纏時(shí)要盡可能提高膠帶的貼服漲力，保持用力勻速；從管道一端向另一端螺旋纏繞，搭接處壓緊排除空氣；按照施工要求必須確保搭接足準(zhǔn)。

彎頭、三通處采用“分層纏繞+補(bǔ)傷片加強(qiáng)”，先沿圓弧方向纏繞，每圈搭接增加至60%，再用同材質(zhì)補(bǔ)傷片覆蓋接縫，邊緣超出100mm以上。

應(yīng)根據(jù)項(xiàng)目設(shè)計(jì)要求，對(duì)管道防腐冷纏帶的繞纏選用防腐帶+保護(hù)帶或搭接50~55%的相應(yīng)方式進(jìn)行；對(duì)防腐蝕保護(hù)層分為普通級(jí)、加強(qiáng)級(jí)、特加強(qiáng)級(jí)等的厚度要求也要選準(zhǔn)。

管道防腐膠帶性能的最優(yōu)發(fā)揮需遵循“選型適配→表面達(dá)標(biāo)→施工規(guī)范”的全流程控制。核心是確保膠帶與管道形成“無(wú)氣泡、無(wú)漏點(diǎn)、無(wú)剝離”的連續(xù)屏障，同時(shí)通過(guò)環(huán)境適配和后期維護(hù)，延緩膠帶老化和機(jī)械損傷，使其防腐壽命達(dá)到設(shè)計(jì)要求。
